Платформа для монтажа контактной сети 5кН с пультом управления

Description

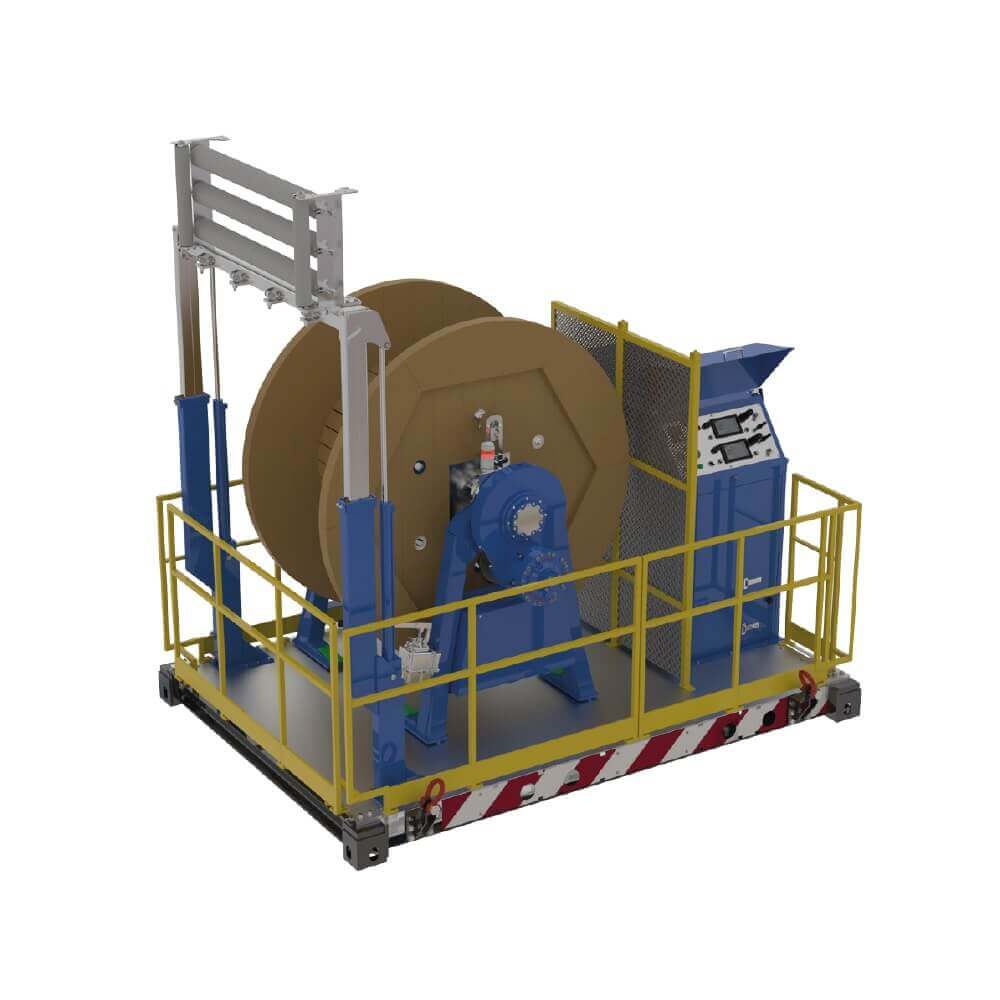

Платформа с блоком для установки контактной сети с натяжением провода 5 кН значительно облегчает процесс подвешивания контактной сети.

Система обеспечивает автоматическое подвешивание контактной сети с максимальным усилием 5 кН, что позволяет точно устанавливать правильное натяжение. Это очень важно для контактной сети, так как неправильное натяжение может привести к поломкам или другим опасным ситуациям.

Платформа сконструирована таким образом, что состоит из кабельной стойки с барабаном и приводом без электропитания, а также пульта управления для максимального контроля процесса.

Дополнительные варианты подставки для катушек:

404 — Втулки центрирования цилиндрических отверстий барабана и распорные втулки для диаметра, указанного заказчиком.
439.1 — Вращение стойки катушки: механическое устройство для вращения стойки по горизонтали на ±45° с механическими 3 упорами каждые 15°.
439.2 — Вращение стойки катушки: гидравлическое устройство, приводимое в действие ручным насосом, для вращения стойки (±45°) с механическими упорами в 3 (с интервалом 15°) положениях.

Кабина и панель управления:

069.4 — Цифровая приборная панель 7″DEG 4.0 для настройки измерений и сохранения всех параметров усилия, а также загрузки всех данных через порт USB. (Альтернатива стандартным аналоговым приборам).
037.D — 10-метровый кабель дистанционного управления для управления стойкой катушки (в режиме «тянуть и тянуть») и мачтой, в комплекте с дисплеем.
038 — Радиопульт дистанционного управления с управлением тормозным усилием, работой тормоза и аварийной кнопкой, в комплекте
10-метровый резервный кабель.
CAB.TR — Кабина управления (включая панель управления) в комплекте с дверями, окнами, внутренним освещением, вентиляцией (размеры 800 x 800 x 2000 мм).

Телескопическая мачта:

131.7.TR — Телескопическая портальная мачта с роликами для направления провода или каната во время тяговых и тяговых операций.
Минимальная высота положения: 2400 мм, максимальная высота положения: 3600 мм
131.1.TR — Одинарная качающаяся мачта (+/- 600 мм от центра пути).

Вся закрытая высота от основания платформы: 2600 мм, ход 2400 мм, максимальная открытая высота 5000 мм

Другие варианты:

052.2 — Система освещения, приспособленная для работы в ночное время
093.2 — Защитные ограждения по периметру машины, включая открывающийся вход, высотой 1 или 1,1 м.
